MXoptiCal – Optisches Messwerkzeug
Präzise Ergebnisse und Prozesssicherheit bei der Fahrzeugvermessung
MXoptiCal: Zuverlässige und präzise Messungen von Messobjekten in wenigen Schritten
Die Bestimmung der IMU-Position oder anderer wichtiger POIs im Fahrzeugkoordinatensystem war noch nie so zeitsparend und unkompliziert. Der MXoptiCal, unser optisches Messinstrument, verwendet die Photogrammetrie, um genaue und konsistente Messdaten zu erfassen. Diese Daten dienen als verlässliche Basis für weitere Messanalysen in der Fahrzeugentwicklung und -forschung – von Prototypen bis zu Serienfahrzeugen.
In wenigen Schritten zuverlässige und präzise Messungen
1. Referenzmarker setzen

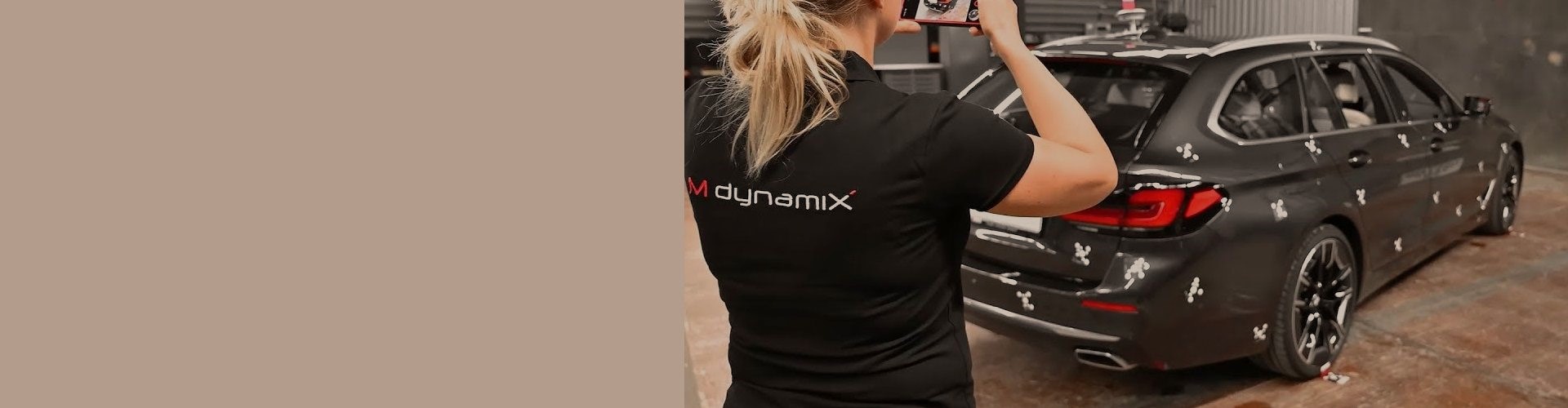

2. Referenzmarker fotografieren
3. Messergebnisse auswerten
Codierte Referenzmarker auf dem Messobjekt werden fotografisch in ihren Koordinaten und ihrer räumlichen Ausrichtung erfasst und mittels einer Software analysiert. Eine fortlaufende Fehleranalyse sichert dabei dauerhaft die Prozesszuverlässigkeit. Die fertiggestellten Messprotokolle stellen eine umfassende Dokumentation dar und sichern eine hohe Nachvollziehbarkeit der Ergebnisse.
Das MXoptiCal von MdynamiX entstand als Antwort auf selbst identifizierte, innovative Herausforderungen. Das Produkt wurde von Ingenieuren für Ingenieure entwickelt.
Wesentliche Informationen zum optischen Messinstrument MXoptiCal:
- Präzision gemäß VDI2634: ± 7 mm
- Stetige Selbstdiagnose für die Fehlererkennung und die Genauigkeitsüberwachung
- Benutzerfreundliche Oberfläche für eine sichere Handhabung
- Hohe Wiederholgenauigkeit
- Automatische Dokumentationserstellung

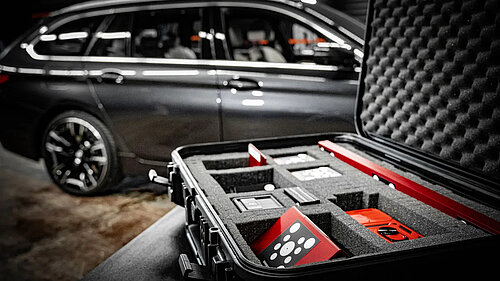

Das MXoptiCal-System umfasst neben der Software ein robustes und flexibles Hardware-Set
Dies ist mit den meisten IMU-Systemen kompatibel.
-
Kalibriertes Smartphone
-
Kreuzlinienlaser
-
USB-Dongle
-
POI-Marker
-
Referenzmarker
-
Massstab
-
Adapter Antenne
-
Adapter IMU
Haben Sie spezielle Anforderungen? Wir passen die Komponenten nach Ihren individuellen Anwendungsfällen/Vorgaben gerne an!
MXoptiCal besticht durch seine effiziente Software und eine benutzerfreundliche Oberfläche

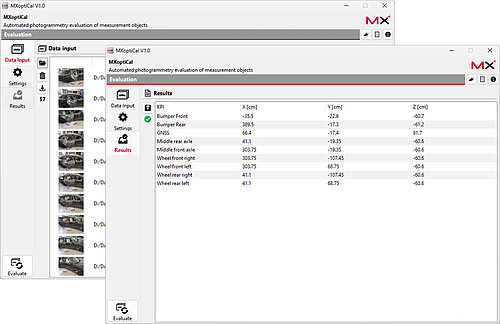

Der neu entwickelte photogrammetrische Auswerteprozess zeichnet sich durch eine benutzerfreundliche Oberfläche aus, die eine unmittelbare und einfache Auswertung ermöglicht.
- Eine kompatible Foto-App ist bereits integriert
- Fotos können unmittelbar in die MXoptiCal Software hochgeladen werden
- Die automatisch erstellte Dokumentation lässt sich als XLSX oder TXT-Datei exportieren
MXoptiCal ermöglicht hochpräzise Messungen mit einer Genauigkeit von ± 7 mm, was eine exakte Lokalisierung der POIs am Fahrzeug erlaubt.
