DTC Zubehör: SmaRT-Pack:

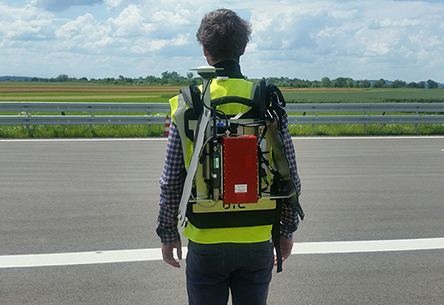

Der smarte Tragerucksack für alle erforderlichen Komponenten bei VRU-Tests

Geeignet für RT 3000 v3 und RT1003 v2

Anwendung

Das SmaRT-Pack ist eine  leichtgewichtige Integration aller für die Positionserfassung von Fußgängern oder Zweiradfahrern benötigten Komponenten in einem Tragerucksack. Dieser Aufbau ist ideal für die Tests von Fahrerassistenz- und Fußgängerschutzeinrichtungen. Das SmaRT-Pack arbeitet im Verbund mit dem SmaRT-Range System, welches die Abstände und Relativgeschwindigkeiten zwischen zwei bis vier Fahrzeugen oder Fußgängern in Realtime ermittelt und diese Informationen über LAN und CAN-Bus ausgibt. Es wird zur Entwicklung und Evaluierung von aktiven Sicherheitseinrichtungen in der Automobiltechnik eingesetzt.

Das SmaRT-Pack arbeitet dabei genauso wie ein SmaRT-Target in einem Fahrzeug. Lediglich die Versorgung und die Integration der Komponenten sind unterschiedlich.  Das SmaRT-Pack wurde für eine einfache und schnelle Montage des RT-Sensors konzipiert. Durch Verwendung von kleineren Antennen (SmRT-WLAN) sind die Entfernungen zum Hunter auf etwa 400 – 600 m reduziert. Alle verwendeten Module sind wasserdicht und für einen weiten Temperaturbereich im Outdoor Bereich ausgelegt. Die Integration in einen Rucksack ermöglicht auch Einsätze bei schlechter Witterung.

Features

Das SmaRT-Pack ist ein Tragerucksack, in dem alle Komponenten eines SmaRT-Targets platzsparend verbaut sind. Im Lieferumfang sind alle Komponenten mit Ausnahme des RT-Sensors und des Datenfunkmodems für den Empfang der DGPS Korrekturdaten enthalten. Das WLAN Modem ist entsprechend vorkonfiguriert, die individuelle IP-Adresse ist durch einen Aufkleber an der Antenne gekennzeichnet.



Eine Reihe von Merkmalen machen das SmaRT-Pack zu einem mobilen Kommunikationssystem für SmaRT-Range Anwendungen:

  • Durch das Tragegestell, in dem Akku (ca. 8 Std. Betriebszeit) und SmaRT-WLAN (ca. 600 m Reichweite bei Sichtverbindung) fest integriert sind, wurde eine Reduzierung des Gewichts erreicht
  • Mit einem Gesamtgewicht von nur 5 kg lassen sich Fußgänger- und Zweiradfahrertests unkompliziert und effizient durchführen
  • Angenehm zu tragen, da in gepolstertem Rucksack
  • Geringes Gewicht durch hocheffiziente LI-Ionen Akkus
  • Sehr bedienfreundlich, da alle Komponenten fest im Rucksack verbaut sind
  • 8 Std. Dauerbetrieb bei ca. 10 Std. Ladezeit
  • Weiter Betriebstemperaturbereich sowie wettergeschützte Unterbringung im Rucksack ermöglichen Tests sowohl im Sommer als auch im Winter
  • Über 400 m robuste Datenverbindung mit sehr geringer Latenzzeit bei Sichtverbindung

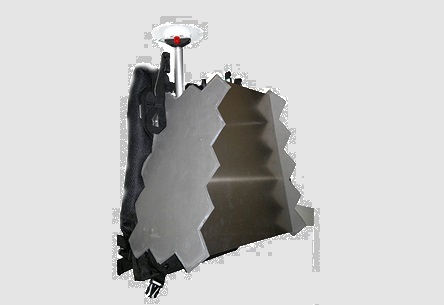

  • Optimaler Radar-Absorber verhindert eine Verfälschung von Messungen mit Radarsensoren. Der SmaRT-Pack mit Radar-Absorber hat eine Signatur wie ein Schulranzen.

Lieferumfang

Bestandteile des SmaRT-Pack:

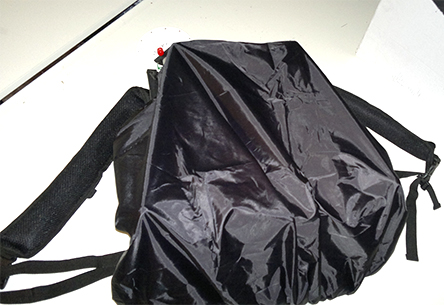

  • 1x Rucksackhülle
  • 1x Rahmengestell
  • 1x 50 cm Antennenstab mit 5/8“ Gewinde
  • 1x GPS/GLONASS Antenne mit Multipath-Reflektor

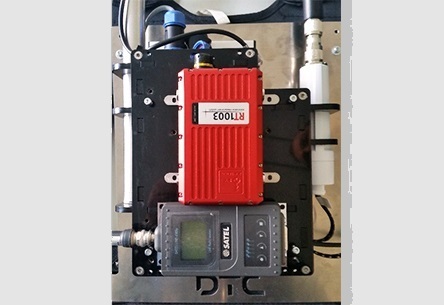

  • 1x Trägerplatte mit: 8 Ah, 12 Volt LI-Ionen Akku mit Ladegerät, Wireless LAN Access Point Modem und PoE Injektor
  • 1x WLAN Antenne mit Adapter
  • 1x Datenfunkmodem Schraubantenne
  • 1x Ladegerät mit Ladekabel
  • 1x Power-Verbindungskabel (mit Binderstecker)
  • 1x LAN-Verbindungskabel mit Kupplung
  • 1x Bedienungsanleitung



Nicht im SmaRT-Pack enthalten:

  • Je nach Verfügbarkeit ein RT-Sensor RT3000/4000/1003
  • ACHTUNG: Bei Einsatz von RT3000/4000 Modellen wird eventuell ein 90° gewinkeltes Userkabel benötigt 1 Userkabel 90° gewinkelt für RT3000 bzw. RT4000 Modelle



Optionale SmaRT-Pack Komponenten:

  • 1 Datenfunkmodem für DGPS Signale für das entsprechende Band
  • 1 Userkabel 90° gewinkelt für RT3000 bzw. RT4000 Modelle
