xRED3000 - OEM Board
Geeignet für land-, see- und luftgestützte Anwendungen
Kleinstes INS für eine genaue Lokalisierung in allen Umgebungen
0.02° | 0.05° |
| 1 cm Positionsgenauigkeit | 0.05 km/h Geschwindigkeitsgenauigkeit |
Kompakt - Klein - Leicht - Integrierbar

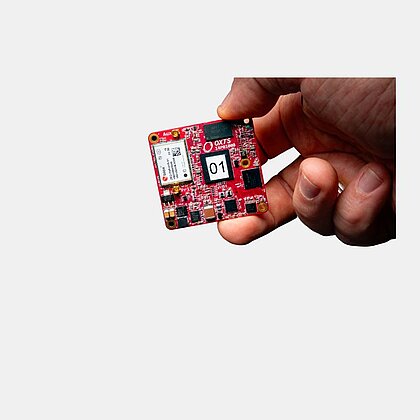

Das xRED3000 ist bisher das leichteste und kleinste INS von OxTS. Bei diesem Produkt hat OxTS auf die üblichen Gehäuse und Anschlüsse verzichtet. Mit einer Größe von nur 53,6 x 50,6 x 9,5 mm und einem Gewicht von nur 20g ist das xRED3000 für land-, see- und luftgestützte Anwendungen geeignet.
Das xRED3000 ist eine kompakte Platine, die zu jedem LiDAR, Kameras oder in Drohnen sowie in NCAP Targets und Plattformen zur Bereitstellung präziser georeferenzierte Daten integriert werden kann.
Durch die Kombination von zwei GNSS-Empfängern in Vermessungsqualität und der neuesten IMU10-Inertialtechnologie von OxTS ist der xRED3000 die GNSS/INS-Komponente für jedes Produkt, das eine genaue Lokalisierung benötigt, selbst in schwierigen Umgebungen.
Hauptmerkmale:
- Zuverlässige Daten in Echtzeit mit 100 Hz (250 Hz optional)
- ITAR-frei; keine Exportlizenz erforderlich
- Dreiminütige Aufwärmphase mit geringer Dynamik
- Maßgeschneidert auf Ihre Bedürfnisse
- Kostenlose Nachbearbeitungswerkzeuge
Geeignet für:
- Drohne und UAV Mapping
- Georeferenzierung mit LiDAR
- Intergrierfähig für NCAP-Plattformen
Das xRED3000 verfügt über eine Vielzahl zusätzlicher Funktionen/Eigenschaften:
- Unterstützung der Quad-Konstellation GNSS, (GPS, Galileo, BeiDou und GLONASS) maximiert die RTK-Satellitenabdeckung entlang ihrer Route.
- Die gx/ix-Tight-Coupling-Algorithmen von OxTS können die Genauigkeit in Straßenschluchten erheblich verbessern und die RTK-Wiedererfassung nach vorübergehenden GNSS-Ausfällen beschleunigen.
- Hochentwickelte Fahrzeugmodell-Algorithmen tragen zur Verbesserung der Datenqualität bei, indem fehlerhafte Daten herausgefiltert werden.
- Eingebettetes NTRIP macht es einfach, GNSS-Korrekturen zu erhalten.
- Die Aufwärmzeit beträgt nur drei Minuten, selbst bei geringen dynamischen Bewegungen, was die Flugzeit für Anwendungen in der Luft verlängert und den Platzbedarf für Aufwärmvorgänge an Land reduziert.
- Fortschrittliche Fahrzeugmodell-Algorithmen beschränken die Navigationsausgabe auf solche, die die dem Bewegungsprofil landgestützter Fahrzeuge entsprechen, z. B. keine Rotation an Ort und Stelle, um fehlerhafte Sensordaten herauszufiltern.
- Die Unterstützung von Einzel- und Doppelantennen bietet Flexibilität bei der mechanischen Integration zur optimalen Anpassung an die jeweilige Anwendung.
Optionen:
- ISO17025-Kalibrierung: Bestätigt, dass die IMU in Ihrem xRED3000 die Spezifikation erfüllt, mit Zertifizierung der Rückverfolgbarkeit.
- LiDAR-Boresight-Kalibrierung und Georeferenzierung: Richtet die Daten von xRED3000 und LiDAR aus und kombiniert sie zu einer georeferenzierten Punktwolke.
- Netzwerk-DGNSS: Ermöglicht das Senden und Empfangen von GNSS-Korrekturen über Ethernet.
- Präzisionszeit-Protokoll (PTP): Synchronisiert alle Geräte in Ihrem System mit einer Signaluhr.
- Rohdaten-Streaming: Vereinfacht die Arbeitsabläufe bei der Nachbearbeitung, indem Rohdatendateien in Echtzeit über einen Ethernet-UDP-Stream direkt auf ein anderes Speichergerät übertragen werden.
- LiDAR-Trägheits-Odometrie (LIO): Zusammenführung von LiDAR- und OxTS INS-Daten im Post-Processing zur Positionsdrift zu reduzieren.
- Allgemeine Protokollierung: Protokollieren von Daten von beliebigen anderen Sensoren und Geräten auf dem xRED3000s 32 GB internen Speicher über Ethernet-UDP-Stream.
Spezifikationen
| GNSS-Konstellationen | GPS L1/L2C (QZSS); GLONASS L1/L2; BeiDou B1/B2; Galileo E1/E5 |
| ITAR-Frei | Ja |
| Rollen-/Neigungsgenauigkeit | 0.02° |
| Heading | 0.05° |
| Positionsgenauigkeit | 1 cm |
| Geschwindigkeitsgenauigkeit | 0.05 km/h |
| Datenausgaberate | 100 Hz; 250Hz optional |
| Betriebstemperaturbereich | -40 °C bis 70 °C |
| Eingangsspannung | 5-60 V |
| Energieverbrauch | 4W |
| Abmessungen | 53.6 x 50.6.x 9.5 |
| Gewicht | 20g |
| Speicherkapazität | 32 GB |
| Schnittstellen | Ethernet, Seriell |
| Single Antenne/Duale Antenne | Ja/Ja |
Evaluation Board xRED3000 bestellen?
- Stromversorgung und Ethernet über DC-Zylinder und RJ45-Anschlüsse
- Inklusive Montagesatz
